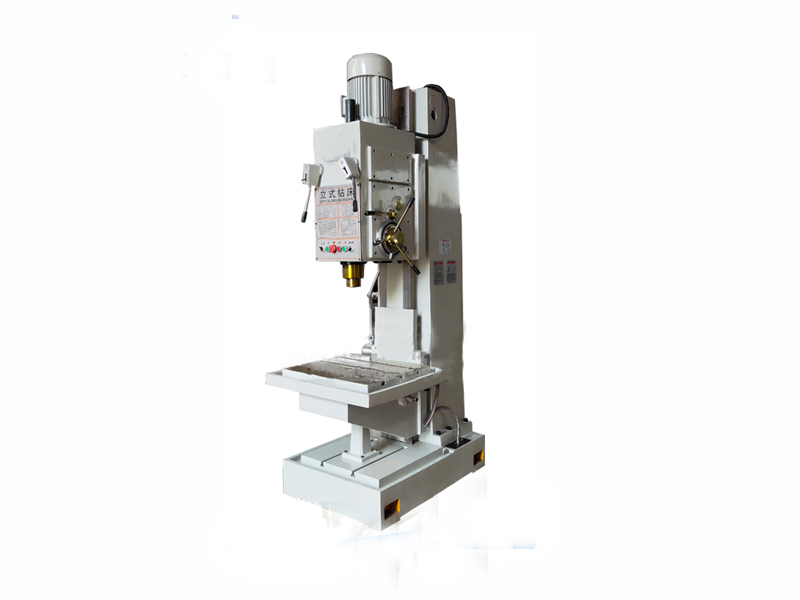

Z5163A立式鉆床

日期:2021-04-12 來源:www.bjgytz.com 點擊:2584次

生產廠家：沈陽中捷數控搖臂鉆床廠
鉆孔直徑：63mm
主軸行程：250mm
主電機功率：5.5kw
機床重量：2500kg
外形尺寸：986×147×280mm

在線咨詢全國熱線
024-66715888

產品描述

?Z5163A型立式鉆床系列可以完成鉆、擴、锪及攻絲等工序，具有精度可控，剛性好，扭矩大，噪音低，變速范圍廣等優點，操縱集中，使用維修方便。機床具有攻絲自動反轉機構，主攻絲可實現自動正反轉，對于盲孔和定深孔攻絲極為方便。

Z5163A型立式鉆床的特點是工件固定不動，刀具做旋轉運動，并沿主軸方向進給，操作可所以手動，也可所以機動。鉆床系指主要用鉆頭在工件上加工孔的機床。一般鉆頭旋轉為主運動，鉆頭軸向移動為進給運動。鉆床構造簡略，加工精度相對較低，可鉆通孔、盲孔，替換特別刀具，可擴、锪孔，鉸孔或進行攻絲等加工。

主要技術參數	?Z5163A
鉆孔最大直徑mm	63
主軸最大進給抗力N	30000
主軸最大扭矩N.m	800
主電機功率kw	5.5
主錐孔錐度NO	5
主軸轉速r.p.m	40-780(9級)
主軸每轉進給量mm/rev	0.05?-1.78(6級)
主軸行程mm	250
主軸箱行程mm	250
主軸跨距mm	375
工作臺行程（手動）mm	300
主軸端面至工作臺距離mm	50-850
工作臺尺寸mm	650×550
機床重量kg	2500
外形尺寸mm	986×147×280
包裝箱尺寸mm	1710×1130×2920

Z5163型立式鉆床的特點是工件固定不動，刀具做旋轉運動，并沿主軸方向進給，操作可手動，也可機動。鉆床系指主要用鉆頭在工件上加工孔的機床。一般鉆頭旋轉為主運動，鉆頭軸向移動為進給運動。鉆床構造簡略，加工精度相對較低，可鉆通孔、盲孔，替換特別刀具，可擴、锪孔，鉸孔或進行攻絲等加工。

Z5163型立式鉆床系列可以完成鉆、擴、锪及攻絲等工序，具有精度高，剛性好，扭矩大，噪音低，變速范圍廣等優點，操縱集中，使用維修方便。機床具有攻絲自動反轉機構，主攻絲可實現自動正反轉，對于盲孔和定深孔攻絲極為方便。

Z5163立式鉆床立柱采用的修理工藝：

機床立式鉆床立柱的修理，可根據修前檢查的情況分別采用不同的修理方法：

(1)立柱表面，特別是導軌表面上有嚙痕、劃道深度0.3~0.5mm 之間者，應經過精刨后再進行刮研，也可用鑄鐵冷焊或鑲焊等方法進行修補。

(2)各導軌表面自身直線度、平行度以及對基準面的垂直度的誤差超過 0.2mm 以上者，應該經過精刨以后再進行刮研。各導軌表面的直線度可用平板拖研并進行修刮，以角度平尺及接觸點(8~10 點/25mm×25mm)保證;導軌表面對基準表面有垂直度要求的可用角度平尺拖研，刮削至(300∶0.03)mm。?
